ANTENAS COMO COMPRAR? Quando em Dezembro fiquei sem poder utilizar a minha Force 12 C4 porque os ventos que fustigaram a Costa do Estoril foram tão fortes com rotação brusca danificando severamente parte dos elementos de 20 Metros e 40 Metros. Optei por alterar o sistema de antenas. Com a proliferação de diversos fabricantes, comecei por elaborar um pequeno estudo baseado nas minhas necessidades de modo a conseguir a melhor escolha. 1º exclui outra hipótese que não fosse tipo Yagi (antenas tipo Quad não se adaptam a zonas muito ventosas e sobretudo em torres fixas sem “carrinho) ou não telescópicas),assim como antenas cujos elementos sejam unifilares tipo spiderbeam. Fiz então a lista incluindo as seguintes marcas: Cuschcraft, Force 12, Hy-gain, Mosley Optibeam, Sommer, Spiderbeam, Steppir, Tennadyne, Titanex. De seguida inumerei os pontos principais para a minha escolha que foram:
· Valor máximo do “budget” orçamento ( ou seja o valor máximo que me dispunha a gastar!) · As frequências que pretendo trabalhar ( ou seja para que bandas!). · Tamanho (dimensões do Boom de do elemento mais comprido) Peso total da antena · Ganho e Rejeição Frente Costas · Curvas de SWR
O Valor é importante pois permite-nos saber se podemos comprar 1 antena apenas ou se neste valor podemos comprar 2 ou mais antenas. As frequências para as quais pretendemos o melhor desempenho, isto é para quantas bandas queremos a nossa antena. As dimensões e o peso são importantes para assim podermos adaptar a nossa antena ao nosso mastro ou torre. Se a nossa torre é telescópica ou se possui “carrinho” de transporte torna-se mais simples, se possuimos pouco espaço para antenas com elementos compridos já é mais difícil; se a nossa torre é do tipo fixa com guias (espias) é mais difícil para nós a colocação de antenas pesadas, enfim temos que saber bem as nossas condições. Propriedades como o Ganho da antena ou a rejeição frente costas, também são importantes apesar de hoje todas as antenas do mercado possuirem uma resposta favorável ás nossas exigências. Curvas SWR (Standing Wave Ratio) o ROE (Relação de Ondas Estacionárias) quer isto dizer como efectuar as afinações para que possamos ter uma boa curva de SWR! Não se pretende com este artigo afirmar que uma marca de antenas é melhor que outra ou que o desempenho de uma antena é superior a outra, também não se pretende influenciar na escolha o que se pretende é contribuir para ajudar a que futuramente quando se pretenda escolher determinada antena sejam ponderados os prós e contras. Queria uma antena mais robusta ( para aguentar os fortes ventos atlânticos que fustigam a zona da costa do Estoril) que pudesse trabalhar desafogadamente entre os 7 MHz e os 29 Mhz , que não fosse muito pesada pois a minha Torre é de sistema fixo espiada. E sobretudo não existe espaço envolvente para antenas com o “boom” mais que 18’ ( cerca de 6 metros). Queria uma antena SEM “traps” continuo a acreditar que as antenas sem “ traps” possuem melhor recepção pois os “traps” originam perdas na antena. Sei que este assunto é discutivel! A minha antena deverá ainda ter uma boa curva de SWR em todas as bandas que o seu ganho e rejeição frente costas seja razoável. Como conheço bem as antenas PKW, Cushcraft, e Force 12, pois foram a minhas antenas anteriores e já ajudei na montagem de outras antenas Hy-gain, Sommer, Mosley , Force 12, KLM, Tagra e ECO a minha escolha foi a marca alemã OPTIBEAM.

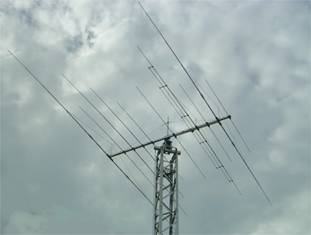

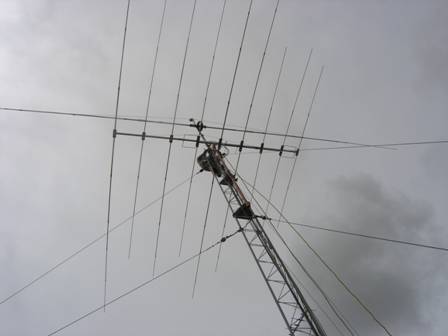

Já vai para alguns anos quando contactei via rádio DF2BO, Thomas Shemenger na altura usava uma C4 Force 12 e ainda me lembro da nossa conversa sobre antenas sem traps com espaçamento diferente e espaçamento simétrico , já na altura fiquei convencido mas como tinha uma antena práticamente nova não podia alterar, nessa altura comentei com o Tom “ na próxima vez que tiver que trocar de antenas possivelmente optarei por Optibeam! E assim foi! comparando preços, tamanho do boom, desempenho e sobretudo a ferraria e material foi feita a opção de Optibeam 1-40 e Optibeam 9-5 . OPTIBEAM ANTENAS Por mais que nos custe falar sobre antenas, chegamos á conclusão que a maior parte dos radioamadores é capaz de gastar centenas e milhares de euros em transceptores, amplificadores, equalizadores ou microfones de estúdio e até mesmo equipamento considerado supérfulo. Quando todos sabemos que o mais importante numa estação é a antena. Este “esquecimento” torna-se fatal sobretudo se o operador for um entusista do DX (Contactos a longa distância) e Concursos . Muitas vezes preocupado em “pôr” um sinal fortíssimo nos antípodas carrega o seu amplificador
As antenas multibanda Optibeam foram projectadas utilizando os melhores programas de software e nos Shortwave- feixes optimized . Na prática os testes críticos incluiem optimization (Computer science) isto é foram feitos os cálculos matemáticos de modo a obter o máximo de rendimento garantindo o mais elevadodesempenho eléctrico e mecânico. As antenas multibanda Optibeam distinguem-se pelas seguintes qualidades técnicas: uso “ da ordem especial acoplada directa do sistema de alimentação” em antenas yagis Multibanda Por estas qualidades técnicas as propriedades eléctricas acima da média são conseguidas: a cobertura de banda com melhor eficiência e mais elevada que significa ganho quase constante, teste padrão de radição inalterado , baixo ROE (SWR) obtendo-se constantemente 50 ohms no ponto de ligação (feedpoint) As antenas multibanda Optibeam possuem na sua composição o melhor material da tecnologia alemã. Configurando tanto o sistema redondo ou quadrado de boom tornando a antena mais robusta, á placa de aperto ao mastro mais forte e rígida. Por estas qualidades técnicas as propriedades físicas são conseguidas: elevada estabilidade dos elementos inteiros do sistema perfeitamente alinhados e fixados de encontro á suspensão menor da torsão Antenas com “traps” teêm perdas, a cobertura de banda visível é reduzida, ao longo dos anos nota-se a redução da sua eficiência , antenas cujos elementos sejam de fio como por exemplo antenas quad tendem a ter perdas quando os mesmos se vão deteriorando ao longo do tempo. As antenas com sistemas de alimentação “abertos” não mostram a toda a cobertura de banda no que respeita ao ganho constante , radiação teste padrão inalterados e baixo SWR e não têem uma eficiência melhor. Os gráficos de ganho para as antenas Optibeam foram elaborados por meio de software específico calclando os valores e consequentememnte não representa a informação exagerada dos negociantes. Por causa da técnica escolhida os gráficos de ganho das natenas monobanda são realizados em diversas freequência para cada Banda desde o segmento de telegrafia até ao final da Banda. As antenas Multibanda são consideradas “LONGLIVING” antenas de elevado desempenho, são as antenas mais indicadas para o radioamador mais exigente.
Geralmente a respeito das suas peças a Optibeam Antenna Technologies evidenciou muito esforços e dedicou-se profundamente de modo a obter o melhor sistema. Progectou e construiu inúmeros modelos de modo a conseguir a melhor estabilidade mecânica . Os diversos modelos actuais comercializados são o resultado desses estudos e de todos os protótipos e dos melhoramentos. Assim a estabilidade mecânica actual conseguindo-se um aparência optica e uma excelente performance. Todos os parafusos, porcas, anilhas, abraçadeiras em “U” são de aço inoxidável. Cada parafuso, abraçadeira são considerados como as restantes, peças importantes contribuindo para a sua qualidade. Esta imagem refere-se á linha de fase ao seu cruzamento (stub) é uma vista inferior da antena da linha cruzamento da fase no excitador da banda de 17 Metros (a respeito do Modelo OB9-5) que resulta num SWR perfeito para todas as faixas .
A tecnologia Alemã é levada a preceito. Como mostra a figura os elemntos são isolados do boom por meio de suportes UV resistent , estes elementos de plástico são robustos e resistentes aos raios Ultra violeta. Estas peças são de fábrica e de diferentes tamanhos de modo a servir o diâmetros dos diversos elementos que compôem a antena.
Esta imagem mostra o suspensor da antena em cabo de aço inoxidável que permite manter o boom sempre horizontal e os elementos

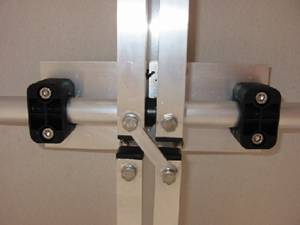

Dependendo do tamanho da antena e da posição desta cada antena possui um centro adaptável a cada tipo de mastro desde os 55mm até aos 65mm ou mesmo 75mm dependendo do tipo de antena com número de elementos.

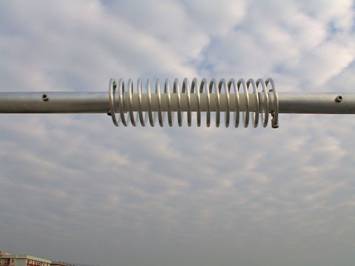

Na antena de 40 metros existe uma bobine pasra que o desempenho seja mais eficaz tornando assim mais broad. O desempenho da antena é então melhorado .

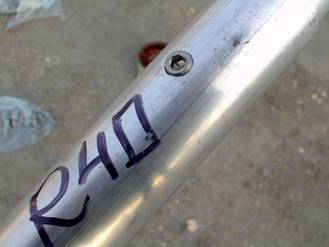

O sistema de aperto dos elementos é feito com parafusos “sextavados” em aço inoxidável usando um o método de aperto diferente do habital ; para que o tubo não entre em torção o aperto é só efectuado num dos lados ficando a “cabeça” do parafuso a efectuar pressão dentro do tubo exterior . Este sistema inovador permite um melhor “Q” na antena e ao mesmo permite maior durabilidade. O conjunto de peças que formam as Antenas Multibandas OPTIBEAM são pré alinhados depois de devidamente ensaiados e testados.
Band
10m 12m
15m 17m
20m Gew.(dBi) 6,59
6,64 6,76
6,71 6,33 Grad Daempfg in dB ------------------------------------------------------------ 0=360
0
0
0
0
0
10=350
0,09 0,07
0,10 0,07
0,04 20=340
0,32 0,26
0,30 0,28
0,21 30=330
0,68 0,57
0,64 0,63
0,48 40=320
1,18 1,02
1,11 1,14
0,93 50=310
1,85 1,63
1,76 1,83
1,54 60=300
2,67 2,42
3,61 2,71
2,32 70=290
3,67 3,40
4,69 3,80
3,30 80=280
4,87 4,61
8,49 5,12
4,48 90=270
6,29 6,07
6,88 6,72
5,90 100=260 7,97
7,83 8,50
8,58 7,52 110=250 9,90
9,92 10,57
10,65 9,30 120=240 12,00
12,31 12,72
12,67 11,03 130=230 13,98
14,84 14,71
14,08 12,34 140=220 15,36
16,87 16,23
14,35 12,89 150=210 15,82
17,58 17,11
13,80 12,69 160=200 15,69
17,21 17,49
13,09 12,34 170=190 15,43
16,66 17,60
12,58 11,89 180=
15,32 16,44
17,62 12,40

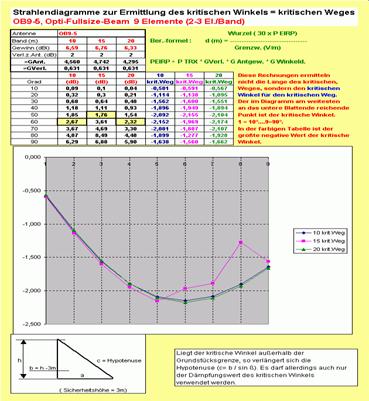

11,86 -------------------------------------------------------------- kritischer
Winkel Daempfg.
(Grad) (dB)
---------------------------------------------------------------- 10m
60 2,67 12m
60 2,42 15m
50 1,76 17m
60 2,71 20m

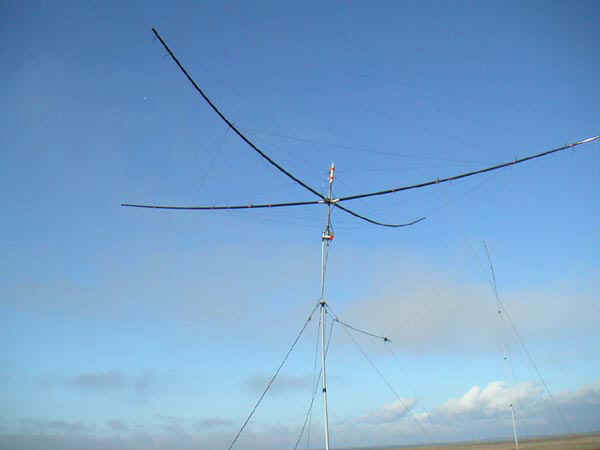

60 2,32 ------------------------------------------------------------ Antena SPIDERBEAM Eis uma excelente opção para o Expedicionário mais exigente.trata-se de uma antena tipo YAGI de 3 elementos sem Traps. Hoje em dia em que muito se discute sobre as capacidades e os rendimentos das antenas e para aqueles que são adeptos destas antenas esta é uma excelente opção.
Após a aquisição do Kit , a montagem inicial demora um pouco mais porque existe a necessidade de que todos os elementos fiquem devidamente calibrados assim como as guias e linhas de suporte. A partir daí jjamais haverá necessidade de afinação uma vez que os elementos ficaram já dimensionados. O Fio "DX-WIRE" é composto por aço cobreado tornando-se o apropriado, a sua cobertura é altamente resistente ás diferenças de temperatura e aos raios UV. A antena pode ser montada apenas por uma unica pessoa.

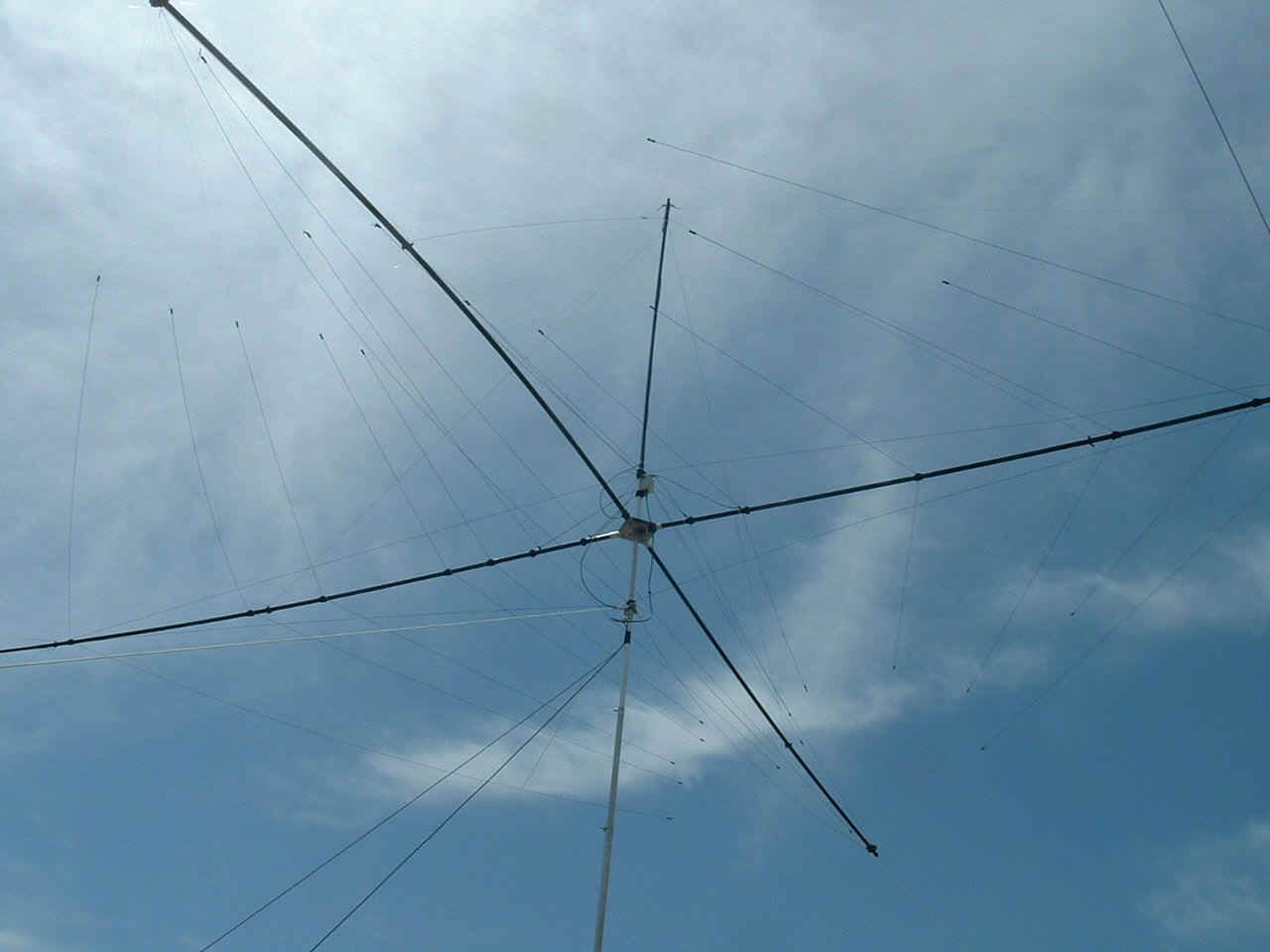

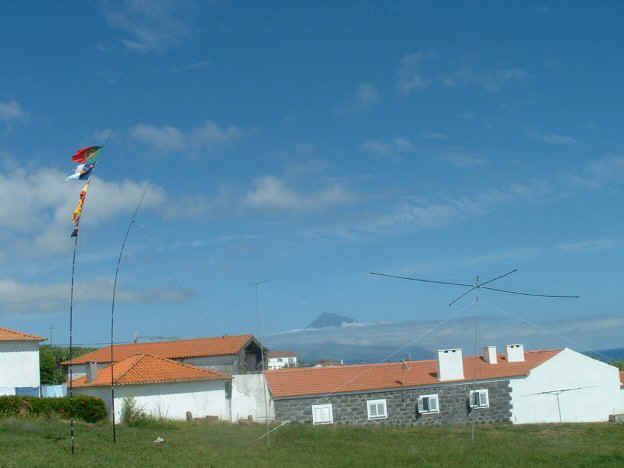

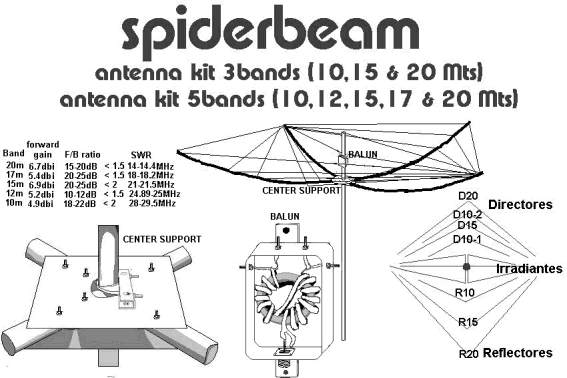

Esta Antena é de SUCESSO MUNDIAL e utilizada na maior parte das Expedições de DX porque é muito leve e fácil de Transportar eu próprio tenho uma que comprei em KIT (ficou mais barato do que comprar as canas de pesca de 5 metros, ferragens, fio de cobre , fios de nylon, isoladores, balun etc.) esta adaptação bem sucedida da ("Bird Yagui) de Dick Bird foi feita pelo Engenheiro Cornelius Paul,DF4SA Para os 40, 80 e 160 Metros utilizo 4 Mastros de Fibra de Carbono (também Spiderbeam) que são espiados com fio cabo kevlar e utilizei nas Expedições dos Açores. Saint Martin e Crhistmas island. Existe um manual BUILT YOURSELF Spiderbeam http://www.spiderbeam.com/documents/index.php?coID=28 Para a construção da antena para 10, 15 e 20 Metros pode acrescentar as bandas de 10 e 12 Metros sem ter que alterar a estrutura. Ou seja a antena é uma Yagui de 14 elementos sem/traps e funciona da seguinte Maneira :
As medidas do fio de cobre multifalar de 1mm para CW/SSB para afinar para SSB deve reduzir os elementos encolher com abraçadeiras de plástico ( NÃO CORTAR) Os elementos Irradiantes ( aonde ligamos á caixa que contem o balum...)
Aqui nos irradiantes há que ter em conta as dimenções da parte que liga ao balun nas bandas de 20,17 12 e 10 metros uma vez que os 15 metros o irradiante liga directamente ao balun. dos 20 Metros 2 x 547 cms tem que se utilizar apenas esticado 490 cms o que falta junta-se um ao outro e liga-se ao balun ( não podem ser enrolados um no outro) se não vai ter SWR dos 17 Metros 2 x 450 cms tem que se utilizar apenas esticado 360 cmso que falta junta-se um ao outro e liga-se ao balun dos 12 Metros 2 x 324 cms tem que se utilizar apenas esticado 273 cmso que falta junta-se um ao outro e liga-se ao balun dos 10 Metros 2 x 320 cms tem que se utilizar apenas esticado 237 cmso que falta junta-se um ao outro e liga-se ao balun os elementos Reflectores
os elementos Directores sõ existem nos 10 ,15e 20 Metros
Atenção não esqueçer o Balun! Alguma dúvida, Não hesite em perguntar estou 100% QRV CONSTRUIR UM BALUN 1.1 - CHOKE R.F. COM O PRÓPRIO CABO COAXIAL MONOBANDA
CONSTRUIR UM BALUN 1.1 -CHOKE R.F. COM O PRÓPRIO CABO COAXIAL MULTIBANDA
|
